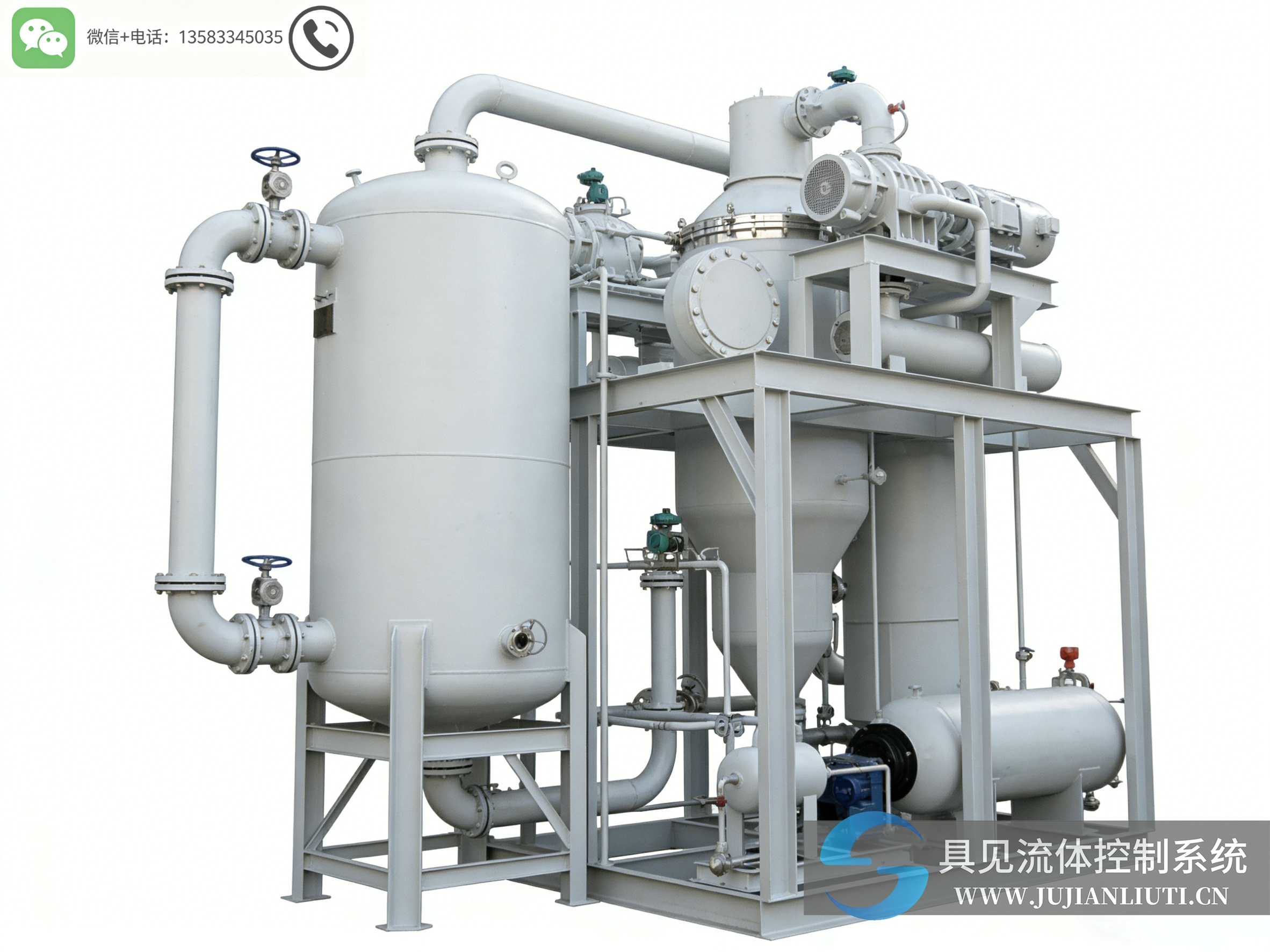

MVR蒸发系统的管道设计是否合理，直接影响到系统的蒸发效率、运行成本和使用寿命。管道选型不当可能导致压降过大、结垢堵塞、腐蚀泄漏等问题。
今天说说MVR蒸发系统管道配置的要点和注意事项。
管道材质选择
一、碳钢管
- 适用于：清水、蒸汽、冷凝水等
- 优点：强度高，价格便宜
- 缺点：易腐蚀，不适合腐蚀性介质
二、不锈钢管
- 适用于：物料、纯水、蒸汽等
- 优点：耐腐蚀，卫生条件好
- 缺点：价格较高
三、塑料管
- 适用于：弱腐蚀性介质
- 优点：耐腐蚀，价格便宜
- 缺点：耐温耐压有限
管道设计要点
一、流速设计
- 蒸汽管道：20-40m/s（饱和蒸汽），可到60m/s
- 液体管道：1-3m/s（粘稠液体可更低）
- 冷却水管道：1.5-3m/s
二、压降控制
- 合理选择管径，控制流速
- 尽量减少弯头和阀门
- 大功率设备入口管道宜大不宜小
三、坡度要求
- 液体管道：一般坡度0.3%-0.5%
- 蒸汽管道：一般坡度0.2%-0.3%，坡向疏水点
- 方便流体排放和疏水
管道热膨胀处理
一、热膨胀计算
ΔL = α × L × ΔT 其中： ΔL = 热膨胀量（mm） α = 线膨胀系数（碳钢约12×10⁻⁶/℃） L = 管道长度（m） ΔT = 温度变化（℃）
二、补偿措施
- 设置补偿器：波纹管补偿器、方形补偿器
- 管道走向：采用L型、Z型布置自然补偿
- 固定支架和滑动支架合理配置
三、支吊架设置
- 合理设置支吊架间距
- 考虑管道载荷和位移
- 高温管道采用弹簧支吊架
管道保温
一、保温材料选择
- 岩棉：常用，价格适中
- 玻璃棉：保温性能好
- 聚氨酯：保温性能好，适合低温管道
二、保温厚度计算
- 根据管道直径、温度、介质确定
- 一般蒸汽管道：30-50mm
- 高温物料管道：50-80mm
三、保温施工要求
- 保温层应完整，无裂缝
- 外护板应密封防雨
- 阀门、法兰处应单独保温
管道清洗和吹扫
一、安装前清洗
- 清除内部铁锈、焊渣等杂物
- 采用机械清洗或化学清洗
- 检查管道内壁质量
二、系统吹扫
- 安装完成后进行系统吹扫
- 蒸汽管道用蒸汽吹扫
- 物料管道用水冲洗
管道标识
一、标识内容
- 管道编号
- 介质名称和流向
- 压力等级
二、标识方法
- 色环标识：按介质种类着色
- 箭头标识：指示流向
- 铭牌标识：标注管道编号
结语
管道是MVR系统的血管，合理的设计和施工是系统长期稳定运行的保障。建议选择有资质的设计单位进行管道设计，并选择有经验的施工单位进行安装，确保工程质量。
