二次蒸汽管路是MVR系统中看似简单但至关重要的组成部分。
很多工程师觉得二次蒸汽管路就是几根管道连接压缩机进出口，没什么技术含量。但实际上，二次蒸汽管路设计不当，是导致MVR系统运行不稳定、效率下降的重要原因之一。
这篇文章说说二次蒸汽管路设计的要点。

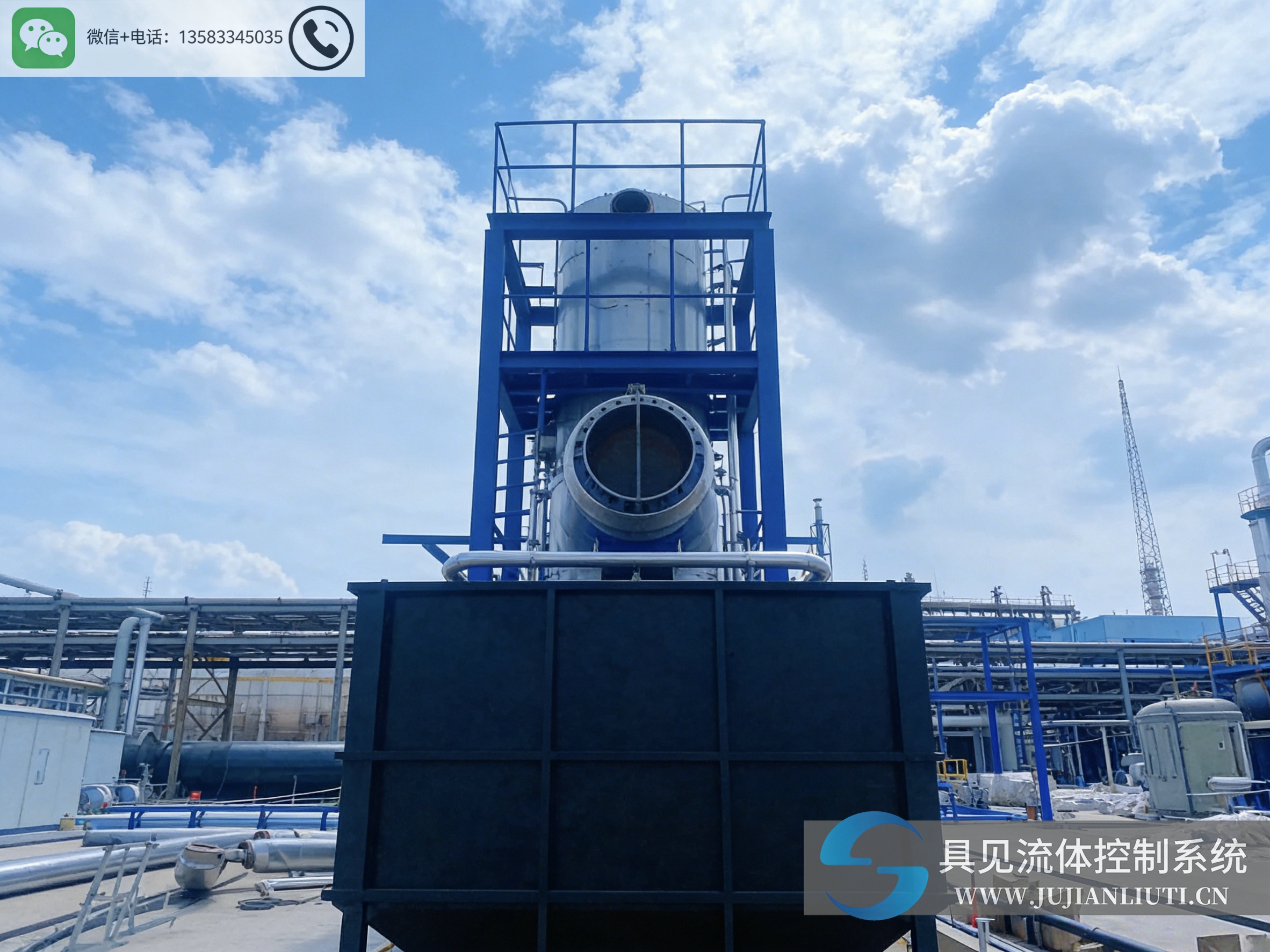

二次蒸汽管路的基本要求
要求一：足够大的流通面积
二次蒸汽在管路中的流速，直接影响管路的阻力损失。流速过高会增加阻力，导致压缩机入口压力偏低；流速过低则管路耗材增加，投资成本上升。
推荐的设计流速：
- 主管路：蒸汽流速25-35 m/s
- 支管路：蒸汽流速15-25 m/s
- 排放管路：蒸汽流速10-20 m/s
要求二：良好的保温
二次蒸汽管路必须做良好的保温，减少散热损失。保温层外表面温度不应超过环境温度10℃以上。
保温材料推荐使用岩棉或玻璃棉，保温层厚度根据管径和介质温度确定，一般为30-50mm。
要求三：合理的坡度
蒸汽管路应有一定的坡度，坡向冷凝水排放点。一般坡度不小于3‰，以确保冷凝水能够顺利排出。
常见的设计问题及后果
问题一：管径偏小
管径设计偏小，导致蒸汽流速过高，阻力损失增加。压缩机入口压力低于设计值，实际蒸发温度偏高，影响产品质量。
问题二：弯头过多
管路中过多的弯头会增加局部阻力。每增加一个90°弯头，相当于增加3-5米直管段的阻力。
问题三：低洼点积水
管路低洼点如果没有设置疏水点，冷凝水会积存在管路中。高速流动的蒸汽携带冷凝水，会产生水击现象，损坏管路和设备。
问题四：保温不良
保温不连续或保温层破损，会导致局部散热过多。蒸汽在输送过程中部分冷凝，既浪费热量又产生冷凝水。
关键设计要点

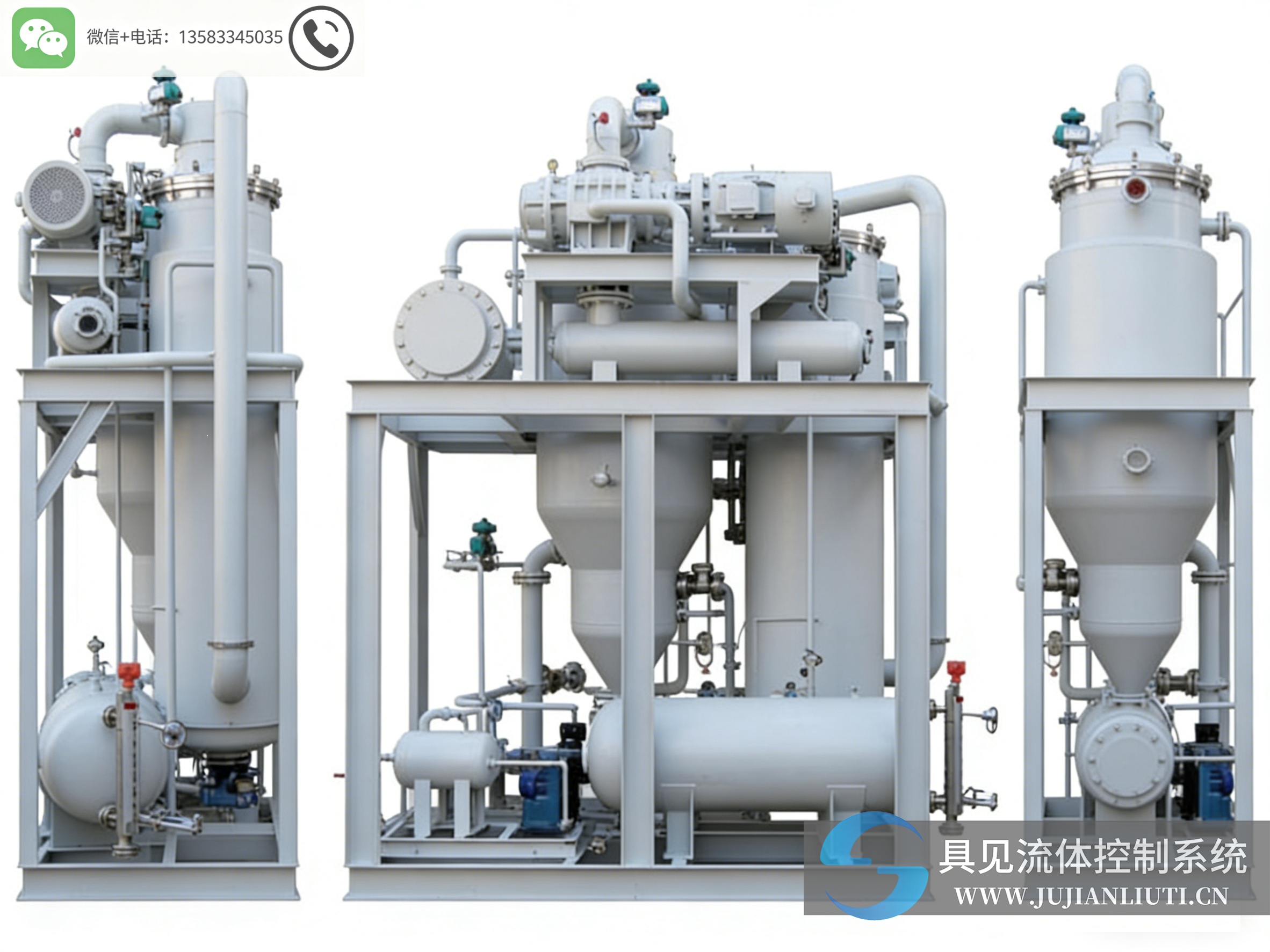

要点一：合理布置管路走向
管路走向应尽量短捷，减少弯头数量。同时要考虑到安装检修的便利性，以及热膨胀的补偿问题。
要点二：正确设置疏水点
在管路的所有低点，都应设置疏水点（也称排水点）。疏水点间距一般为30-50米。
每个疏水点都应安装疏水阀（机械式或热动力式），自动排出冷凝水而阻止蒸汽泄漏。

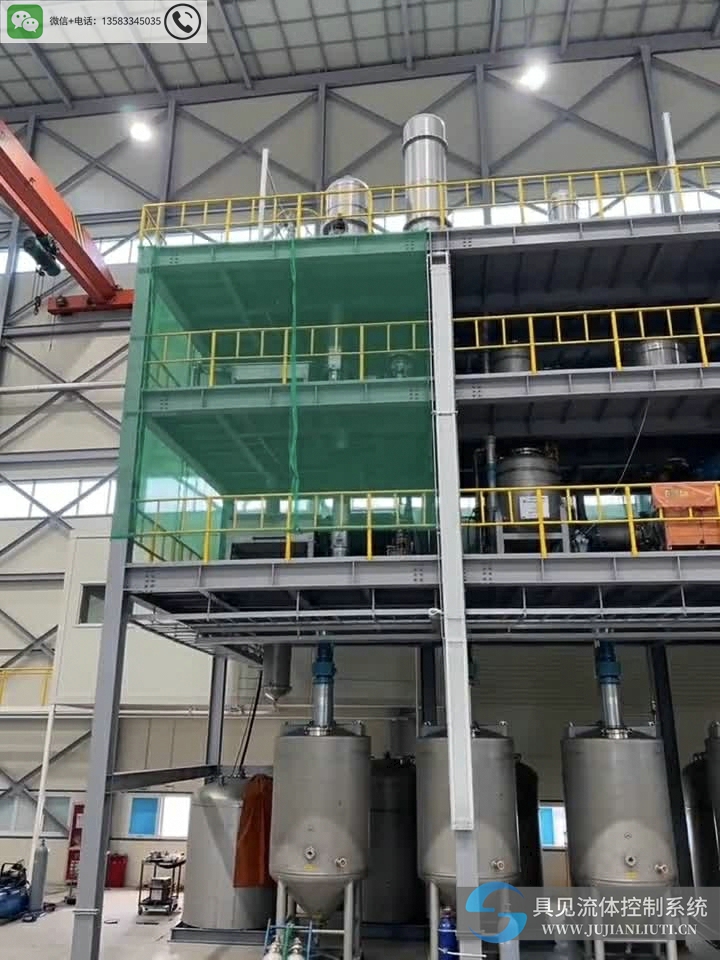

要点三：设置膨胀节
MVR系统在启动和停机过程中，管路温度变化较大，会产生热膨胀。如果不设置膨胀节来吸收这部分膨胀量，管路会产生较大的热应力，导致焊缝开裂。
膨胀节应安装在管路的固定点之间，可以有效吸收轴向、径向和角向位移。
要点四：防爆泄压装置
如果处理的物料含有易燃易爆成分，二次蒸汽管路应设置防爆膜片或安全阀。当管路内压力异常升高时，泄压装置动作，防止事故扩大。
结语
二次蒸汽管路虽然是辅助系统，但其设计的合理性直接影响MVR系统的运行稳定性和能效水平。
具见流体在MVR系统设计时，对二次蒸汽管路进行详细的水力计算，合理确定管径、坡度、疏水点位置等参数，确保管路系统运行稳定。
如果您在MVR系统设计中有疑问，欢迎联系我们获取技术支持。
